地铁施工隧道电瓶车超速报警

地铁施工隧道环境复杂，空间狭窄、能见度低，电瓶车超速易引发碰撞、侧翻等安全事故。根据《中国中铁股份有限公司隧及地下工程暗挖施工安全硬八条》，需通过技术手段实现超速预警与管控，保障施工安全。
核心需求：
1. 实时监测：精准测量电瓶车行驶速度。
2. 分级报警：超速时触发声光报警，必要时联动制动。
3. 数据记录：存储超速事件，便于事后追溯。
4. 环境适配：适应隧道潮湿、多尘、电磁干扰等复杂条件。

---
二、系统架构设计
1. 硬件组成
  - 传感器模块：

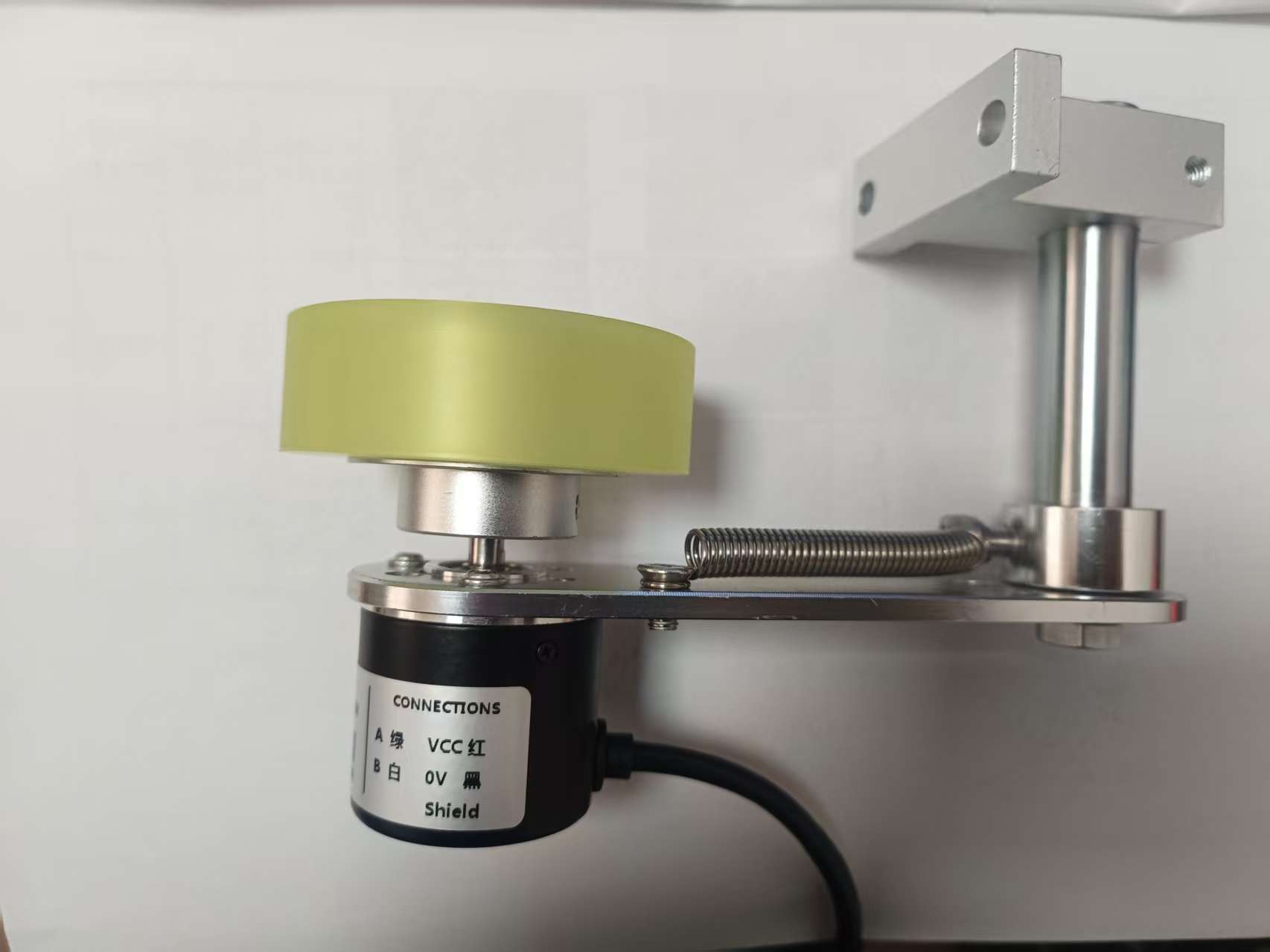

    - 霍尔传感器：安装在车轮轴或车架，通过脉冲信号计算转速（参考电动车超速报警器设计）。
    - GPS/北斗定位模块（可选）：用于隧道外路段的定位与速度辅助校准。
  - 控制模块：
    - 工业级单片机（如STM32系列）：处理传感器信号，执行速度计算与报警逻辑（参考基于单片机的报警器设计）。
  - 报警模块：

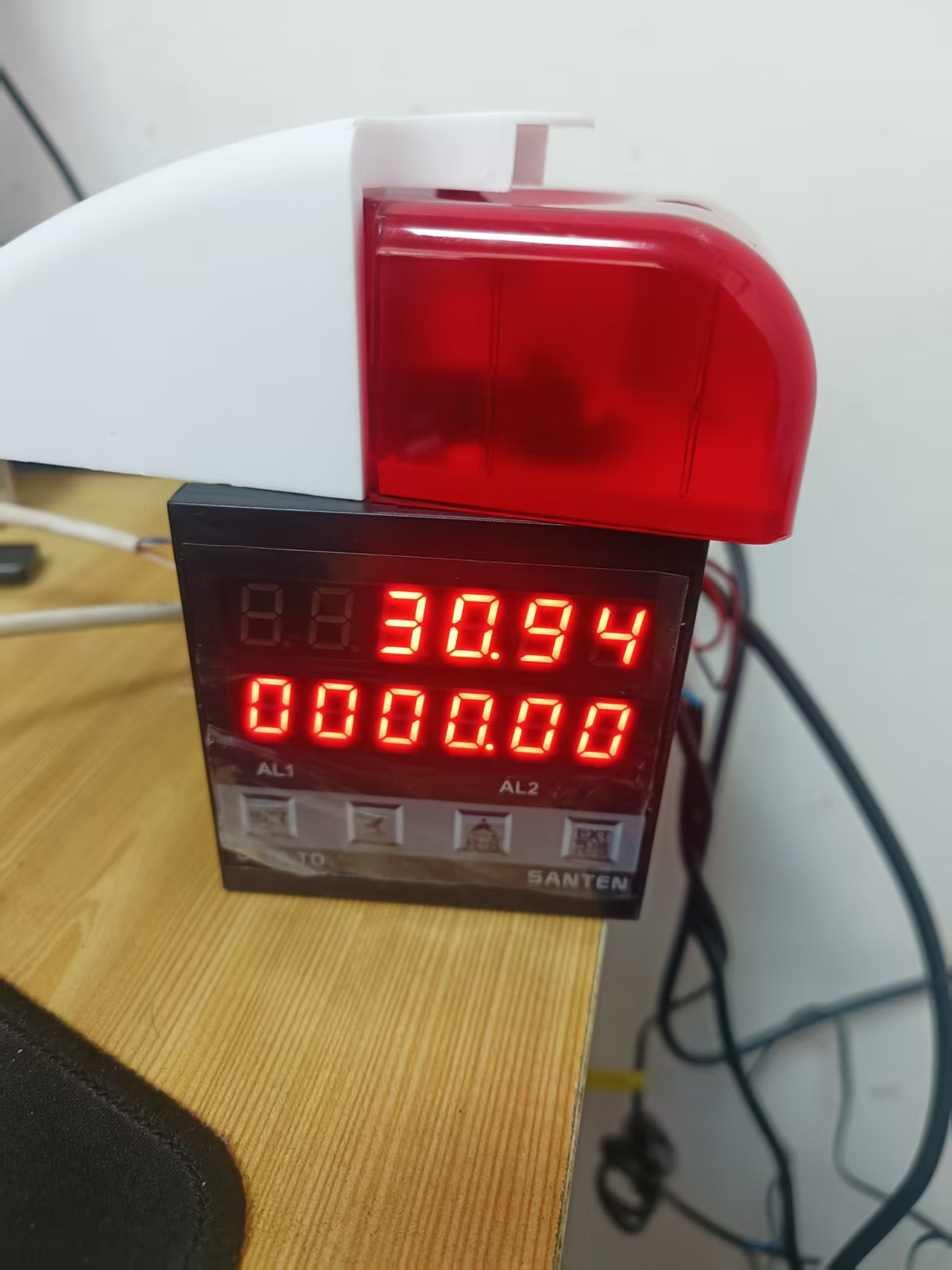

    - 声光报警器：蜂鸣器（高频/低频分级报警）+ LED闪烁灯。
    - 无线通信模块（4G/5G/NB-IoT）：将超速数据上传至监控中心。
  - 电源模块：
    - 适配电瓶车直流电源（如DC24V），配置稳压电路与备用电池。

2. 软件逻辑
  - 速度计算：
    - 根据霍尔传感器脉冲频率，结合车轮周长计算实时速度（公式：`速度 = 车轮周长 × 脉冲数/时间`）。
  - 阈值判断：
    - 设置两级报警阈值（如一级5km/h、二级7km/h），触发不同报警模式。

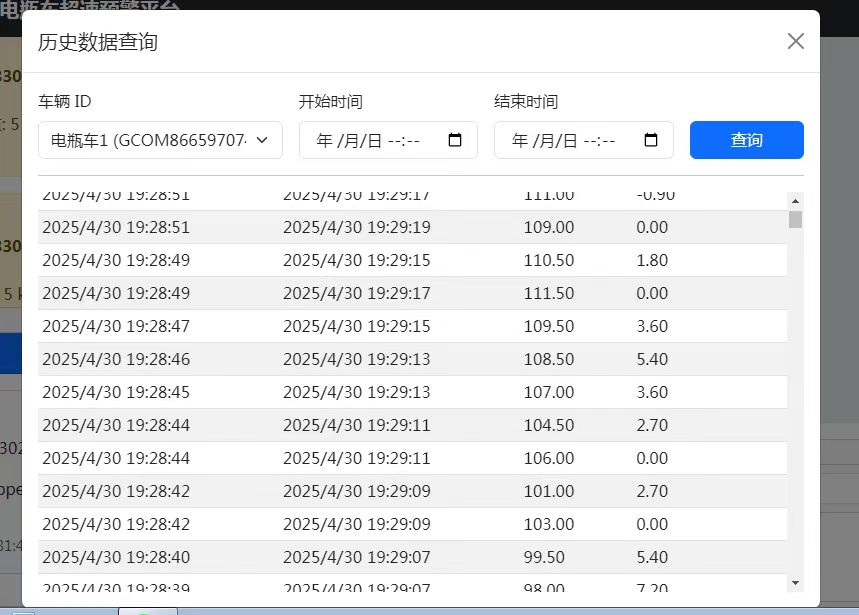

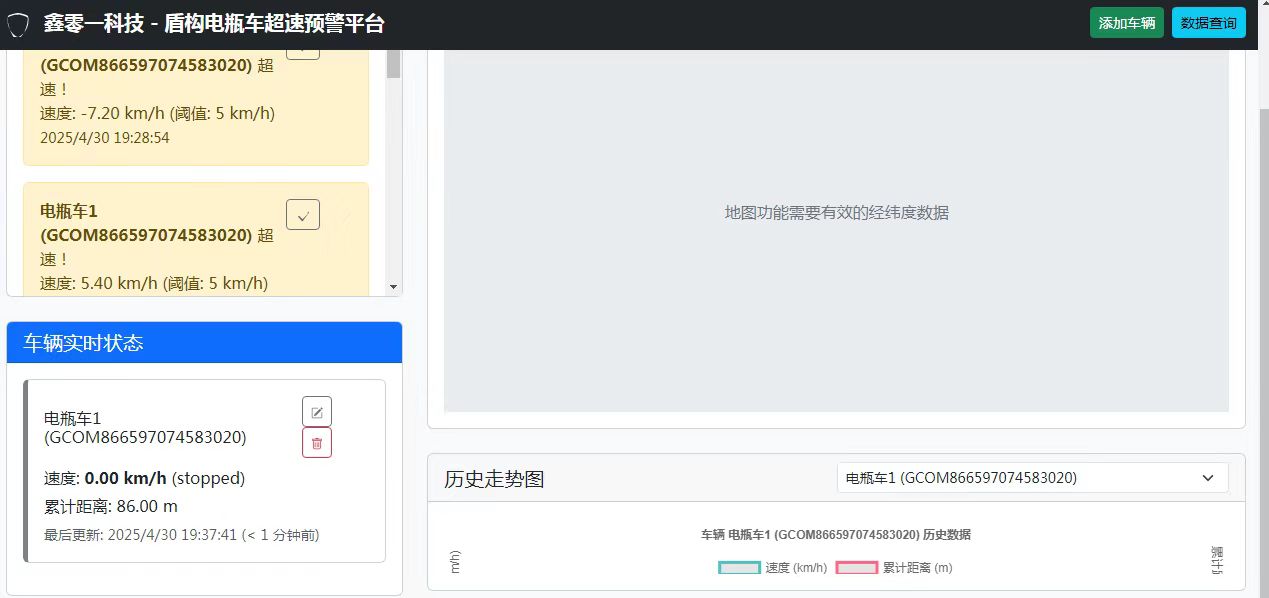

  - 数据存储与传输：
    - 存储最近100条超速记录，通过无线模块上传至云端管理平台。

---
三、关键技术创新点
1. 抗干扰设计
  - 采用光电隔离电路保护传感器信号，避免隧道内电磁干扰。
  - 选用IP67防护等级的硬件，适应潮湿、粉尘环境。

2. 多级预警机制
  - 一级报警（超速10%）：声光提醒驾驶员减速。
  - 二级报警（超速20%）：启动自动制动（需加装电磁刹车接口），并推送警报至调度中心。

3. 动态限速适配
  - 根据隧道施工阶段（如开挖、支护）自动调整限速值，通过云端下发参数。

---
四、安装与部署方案
1. 设备安装
  - 传感器：对称安装于车轮两侧，避免机械振动干扰。
  - 控制箱：固定在车架非承重部位，远离高温区域。

2. 调试与测试
  - 校准传感器灵敏度，模拟不同车速验证报警响应时间（目标≤0.5秒）。
  - 隧道内实车测试，优化无线信号覆盖（如增设中继器）。

---

五、管理配套措施
1. 人员培训
  - 驾驶员需掌握报警系统操作，定期进行安全演练。
2. 运维管理
  - 每日检查设备状态，每周更新限速参数。
  - 建立超速事件分析制度，优化施工调度（参考轨行区施工管理办法）。
