智慧工地一体化系统构成与数据流向说明书

智慧工地一体化系统构成与数据流向说明书

——深圳鑫零一科技有限公司 编制

一、系统总览：七大模块驱动的智慧工地

现代智慧工地并非零散设备的堆砌，而是通过数据互联、业务协同构建的有机整体。鑫零一科技提供的智慧工地解决方案覆盖施工全周期，其核心由以下七大模块组成：

1. 实名制人员管理系统

2. 扬尘与噪声环境监测系统

3. 视频监控系统

4. 施工用电智能监测系统

5. 龙门吊安全监测系统

6. 塔吊安全监测系统

7. 盾构施工数据系统

各模块通过定制化网络链路，分别对接监管平台、总包单位及业主平台，实现“数据自动上报、风险实时预警、管理全程可视”。

二、各模块功能与数据流向详解

1. 实名制人员管理系统

· 功能：通过人脸识别闸机、移动端登记等方式，实现人员身份核验、考勤统计、黑名单预警等功能。

· 数据流向：人员通行数据实时通过外网加密传输至住建局监管平台，满足劳务实名制合规要求。

2. 扬尘/噪声监测系统

· 功能：实时采集PM2.5、PM10、噪声等环境数据，支持超标自动联动喷淋降尘。

· 数据流向：监测数据通过设备内置4G物联网卡，直接上报至环保部门及住建局监管平台。

3. 视频监控系统

· 功能：覆盖工地出入口、作业面、材料堆场等重点区域，支持AI行为识别（如安全帽佩戴检测）。

· 数据流向：

  · 监管侧：视频流通过外网同步至市政监督站；

  · 管理侧：通过专线（推荐）或外网传输至总包单位监控中心，经总包平台转发至南方公司，最终汇聚至地铁公司统一监控平台。

4. 用电监测系统

· 功能：监测配电箱电压、电流、漏电等参数，预防电气火灾。

· 数据流向：数据通过4G物联网卡直连至应急管理及住建监管平台。

5. 龙门吊/塔吊安全监测系统

· 功能：实时监控载重、幅度、风速、群塔防碰撞等，支持超限自动告警与锁机。

· 数据流向：运行数据通过4G物联网卡上报至特种设备监管平台。

6. 盾构施工数据系统

· 功能：实时采集盾构机掘进参数（推力、扭矩、姿态、同步注浆量等），实现掘进效率分析与风险预警。

· 数据流向（根据项目业主类型差异化处理）：

  · 深铁建设项目：数据直接对接业主指定的平台接口，由业主协调接入地铁集团统一数据中心；

  · 深铁投业主（城际城路）项目：需根据地铁平台数据协议定制开发接口，通过中间服务器转发数据至地铁运营管理平台。

---

三、网络拓扑与数据集成逻辑

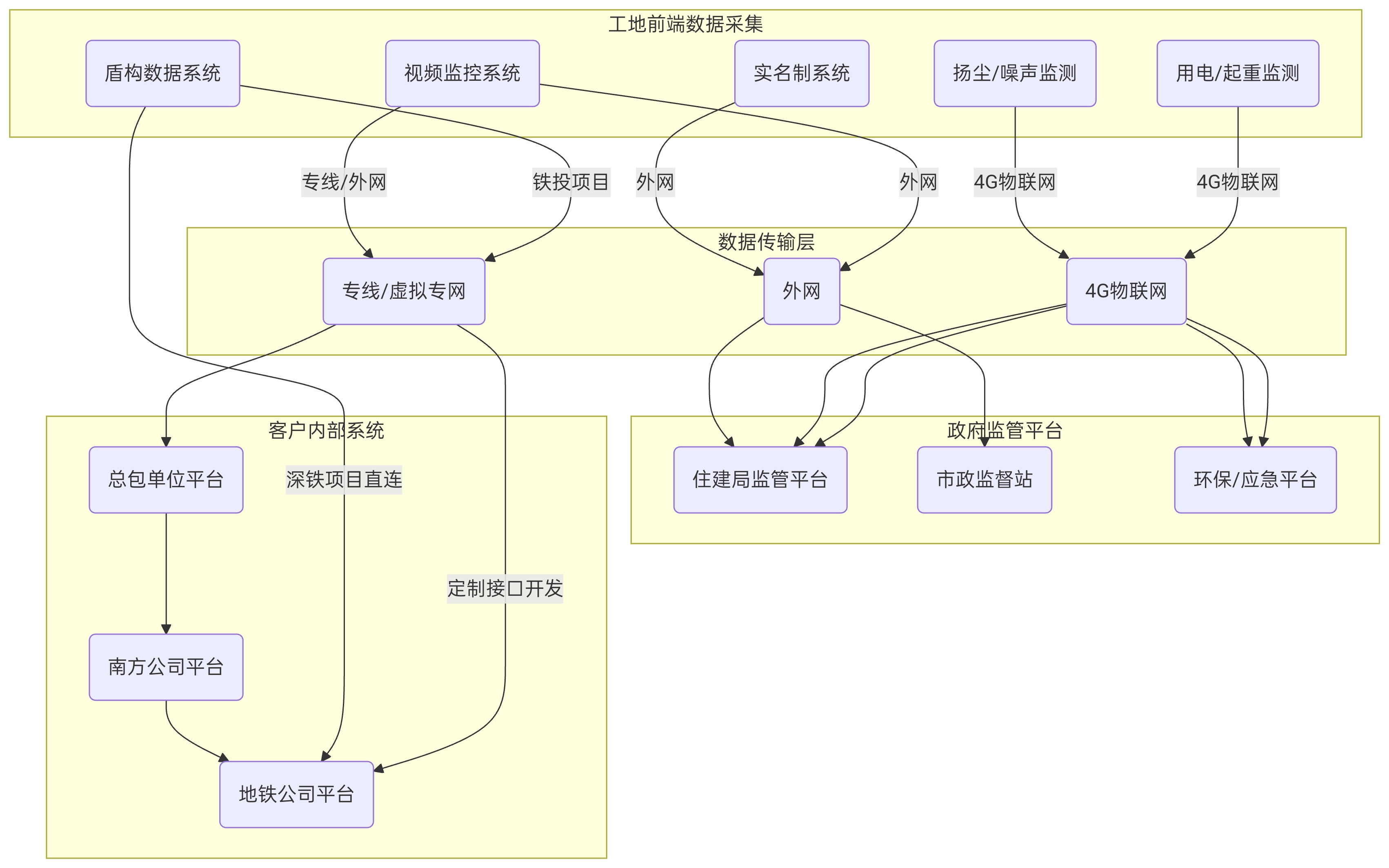

为更直观展示系统间的协同关系，参考以下简化数据流向图：

四、鑫零一科技的核心服务价值

1. 全周期服务能力

      从土建阶段的实名制、扬尘监测，到盾构阶段的智能化数据对接，提供“一次部署、全程覆盖”的解决方案。

2. 合规性保障

      所有数据接口均符合深圳市住建局、地铁集团等监管标准，确保项目验收一次通过。

3. 差异化对接经验

      针对深铁、铁投等不同业主的数据平台，提供标准化或定制化对接方案，规避技术合规风险。

4. 自主实施与运维

      公司拥有自主施工团队与7×24小时响应能力，确保系统稳定运行与快速故障恢复。

---

五、典型问题与说明

1. 为何监控系统需同时传输至监管站和总包？

   · 至监管站：满足政府远程巡检的合规要求；

   · 至总包/地铁平台：服务于内部施工调度、质量回溯与应急指挥。

2. 盾构数据对接为何区分深铁与铁投项目？

   · 深铁建设项目业主主导力强，可直接协调地铁平台开放接口；

   · 铁投项目需通过定制开发实现数据规范转换，确保与地铁平台兼容。

3. 4G物联网卡 vs 外网专线的选择依据

   · 物联网卡适用于分散、移动的监测点（如扬尘、起重设备）；

   · 外网专线适用于高带宽、高稳定要求的视频与大数据传输。
