弱电系统介绍第一篇

总论——智慧工地的“神经网络”：弱电系统全景解读

在智慧工地、智能化改造的浪潮中，我们经常谈论大数据、物联网和人工智能。然而，所有这一切智能应用的根基，都依赖于一套看不见却无处不在的物理网络——弱电系统。它如同工地的“神经网络”与“感官系统”，负责传输信息、执行指令，是实现从“传统施工”到“智慧建造”转型的关键基础设施。

作为系列课程的开篇，今天我们将系统性地解构弱电系统，建立起整体的认知框架。

一、 什么是弱电系统？核心定义与价值

1. 强电 vs. 弱电：能量与信息之分

· 强电系统：处理高电压、大电流，以“输送电力、驱动设备”为目的，如工地配电、电动机、照明系统。特点是高电压（220V/380V）、高功率，关注的是安全与动力。

· 弱电系统：处理低电压、小电流，以“传输信号、实现控制”为目的。特点是低电压（通常低于48V）、低功率，关注的是信息的稳定性、保真度和实时性。

2. 弱电系统的核心价值

在智慧工地中，弱电系统是连接物理世界与数字世界的桥梁。它将前端设备（如摄像头、传感器）采集的数据、音视频信号、控制指令，稳定、高效地传输至后端管理中心，从而实现：

· 全局可视：让管理者“看得见”工地每一个角落。

· 精准可控：让指令“下得去”，远程控制设备。

· 数据互通：让各个子系统“联得通”，打破信息孤岛。

· 智能决策：为上层智慧平台提供源源不断的可靠数据流。

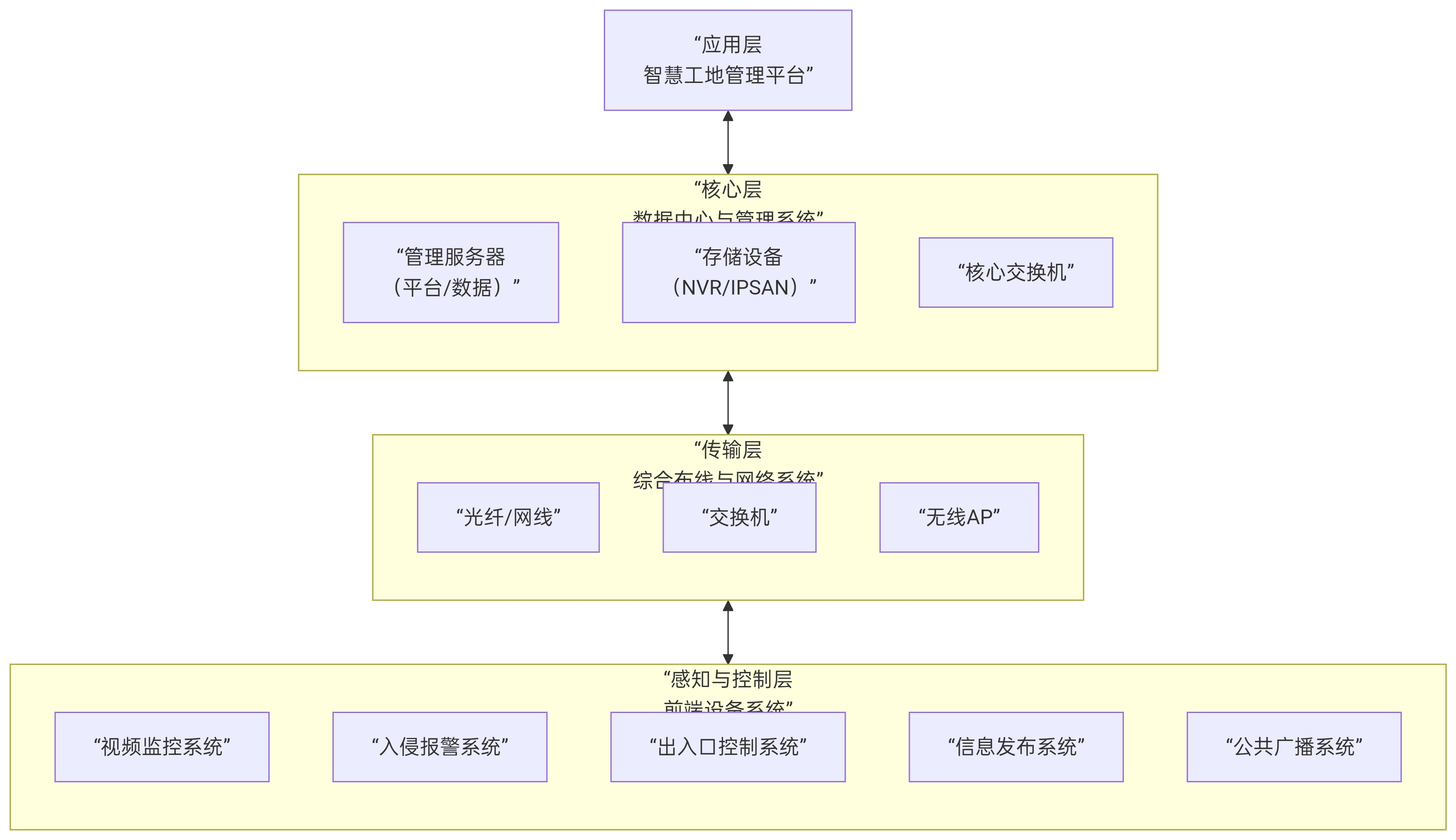

二、 弱电系统总体架构：一张图看清全貌

一个完整的弱电系统是分层、模块化设计的。其核心架构可概括为以下四个层级，它们共同构成了信息从产生到应用的全流程通道：

三、 各层级与子系统详解

1. 感知与控制层（前端设备系统）

这是系统的“末梢神经”和“执行终端”，直接与工地环境、人员交互。

· 视频监控系统：工地的“眼睛”。包括各类摄像机（球机、枪机、半球）、编码设备等，用于实时监视、录像回溯、AI分析（如安全帽识别、区域入侵检测）。

· 入侵报警系统：工地的“听觉”与“触觉”。通过周界对射、红外探测器、振动光纤等感知非法闯入，并联动视频弹出和声光告警。

· 出入口控制系统：工地的“门卫”。通过人脸识别闸机、门禁读卡器、车牌识别道闸等，实现人员/车辆的实名制、自动化进出管理。

· 公共广播系统：工地的“喉舌”。用于播放通知、背景音乐，并在紧急情况下进行应急疏散指挥。

· 信息发布系统：工地的“公告栏”。通过LED大屏、液晶显示屏，发布工程信息、安全标语、欢迎词等。

2. 传输层（综合布线系统）

这是系统的“高速公路”和“信息血管”，负责所有信号和数据的承载与交换。

· 综合布线系统：采用标准化介质（网线、光纤）和连接器件，构建一个支持语音、数据、图像传输的通用、灵活、可靠的物理通道。这是所有弱电系统的基石。

· 网络系统：在布线基础上，由交换机、路由器、无线AP等设备构成数据交换的核心。网络架构（核心-汇聚-接入）的设计直接决定了整个系统的带宽、稳定性和可管理性。

3. 核心层（数据中心与管理系统）

这是系统的“大脑”和“心脏”，负责数据的汇聚、处理、存储和指令下发。

· 管理服务器：运行各类弱电子系统的管理平台软件，如视频管理平台（VMS）、门禁管理平台等，提供人机交互界面。

· 存储设备：专用网络硬盘录像机（NVR）、存储服务器或IPSAN，用于集中存储海量的视频录像和系统数据。

· 核心交换机：作为网络中枢，承担着所有前端数据流量的高速汇聚和交换。

4. 应用层（智慧工地管理平台）

这是系统的“智慧体现”，通过集成和联动各弱电子系统的数据与功能，实现更高价值的业务应用。

· 统一门户：将视频、门禁、报警等信息在一个平台上统一展示。

· 智能联动：设定规则，如“消防报警触发时，自动调出相应视频，打开疏散通道门禁”。

· 数据分析与决策支持：对汇聚的数据进行深度分析，生成报表，为管理决策提供依据。

四、 对鑫零一业务的价值与展望

理解这套架构，对于我们的业务至关重要：

1. 设计依据：它是我们进行弱电安装、智能化改造项目方案设计的根本蓝图。

2. 实施路线：它明确了从管线敷设（传输层）、设备安装（感知层）到机房调试（核心层）的标准施工流程。

3. 集成基础：它是我们将盾构机智能化数据、5小改造设备接入更大智慧工地平台的物理和逻辑基础。

4. 服务升级：从单一子系统安装，迈向提供 “全系统集成、全周期管理” 的综合解决方案。

从下节课开始，我们将逐一深入讲解视频监控、综合布线、出入口控制等每一个核心子系统，拆解其技术原理、设备选型与施工要点。

万丈高楼平地起，弱电系统是根基。 掌握它，我们才能更自信地构建起真正智慧的工地。

下期预告：第二章——《智慧工地的“眼睛”：视频监控系统深度解析》
