隧道数字报警系统应用方案
——基于海康数字报警主机
实施单位: 深圳鑫零一科技有限公司
应用场景: 城际铁路在建隧道
系统核心: 海康数字报警主机 + 光纤网络 + 一键报警终端
---

一、系统概述
针对城际铁路隧道施工期间联络通道多、距离远、传统模拟报警系统信号衰减大、联动设置不灵活等痛点,深圳鑫零一科技有限公司采用海康数字报警主机,结合光纤传输网络,成功构建了一套全数字化、可编程、多级联动的隧道应急报警系统。
该系统将传统“点对点”模拟报警升级为“IP网络化、集中管理、灵活分区”的数字报警平台,显著提升了隧道施工应急响应的可靠性、及时性与可追溯性。
---
二、系统组成
设备名称 | 数量 | 部署位置 | 作用 |

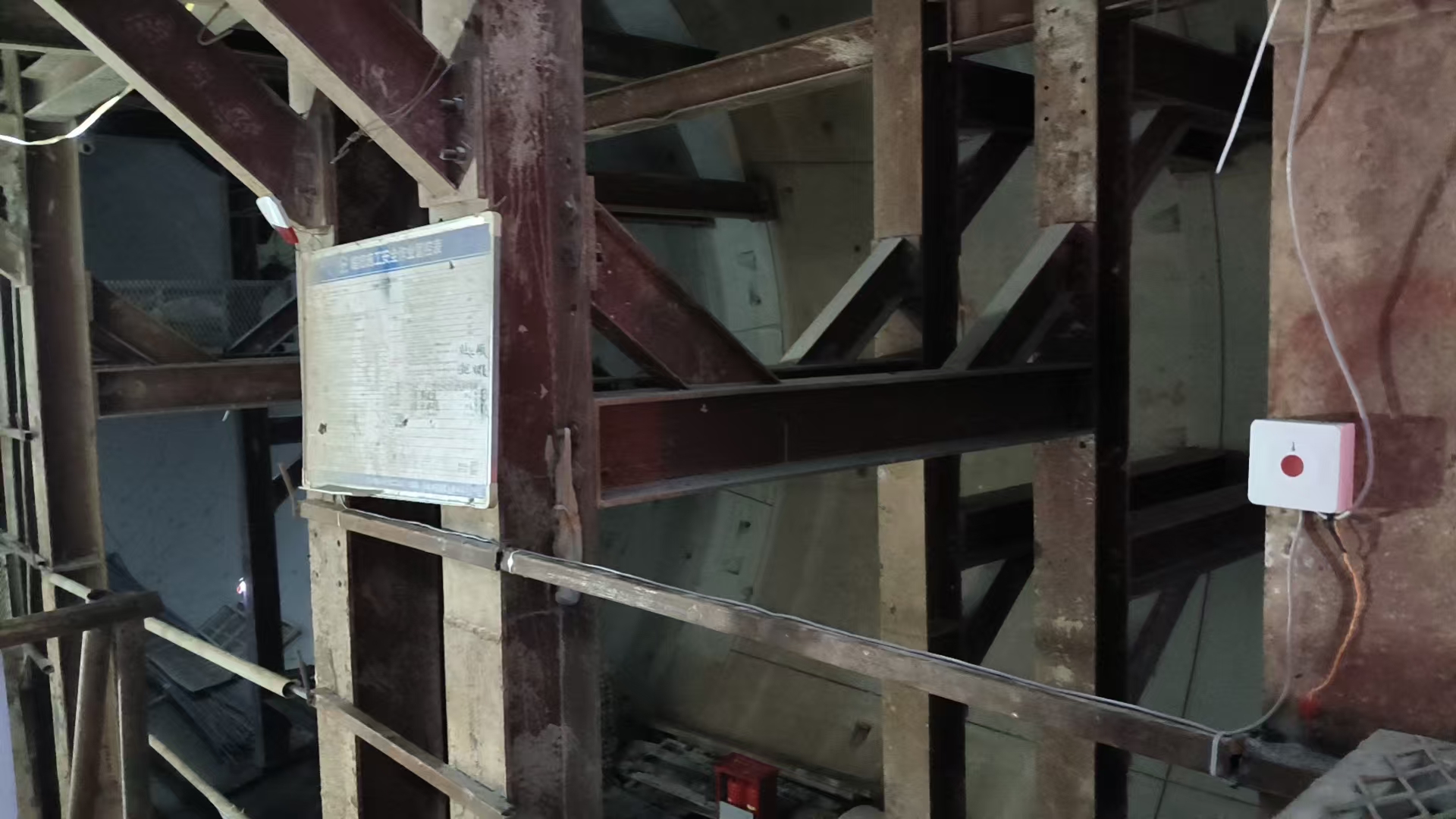

一键报警按钮 | 若干 | 每个联络通道、作业面、重要设备旁 | 人员遇险时手动触发报警 |
声光警号 | 若干 | 联络通道内、指挥中心 | 发出高分贝声光警示,提醒人员疏散 |

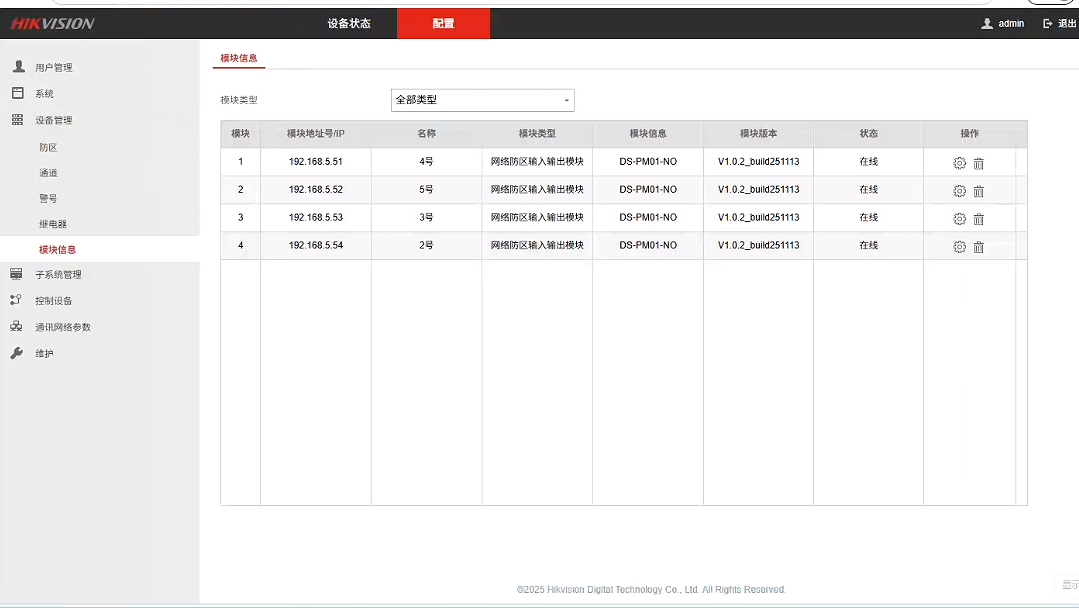

网络模块 | 每个报警点配套 | 与报警按钮一体化或独立安装 | 将报警信号转换为IP数据包 |
光纤收发器/交换机 | 若干 | 隧道沿线、指挥中心 | 通过光纤长距离传输报警信号 |
海康数字报警主机 | 1台 | 指挥中心 | 核心控制设备,接收/处理/转发报警,支持IP访问、编程设置、日志记录 |
管理电脑/服务器 | 可选 | 指挥中心 | 集中管理、实时显示报警状态、查询历史记录 |

网络拓扑:
一键报警按钮 → 网络模块 → 光纤网络 → 指挥中心海康数字报警主机 → 联动警号(本地及远端)
---
三、应用环境与挑战
· 环境: 城际铁路在建隧道,单洞长度可达数公里至十余公里,联络通道间距数百米。
· 挑战:
· 传统模拟报警信号随距离衰减,长距离需要中继器,可靠性低。
· 模拟系统无法实现“多点选择性联动”(例如仅通知相邻通道或全局广播)。
· 报警事件无自动记录,事后难以追溯。
· 无法远程配置和诊断。
---
四、核心功能与联动逻辑
本系统利用海康数字报警主机的网络化、可编程特性,实现了以下三种灵活的报警联动模式:
模式1:单点报警 → 仅指挥中心响应
· 触发: 某联络通道按下报警按钮。
· 响应: 报警信号通过光纤传至指挥中心数字报警主机,主机仅触发指挥中心内的声光警号,并在管理软件上弹窗提示具体通道位置。
· 适用场景: 一般险情、设备故障报警,无需大范围疏散,仅需管理人员掌握情况。
模式2:单点报警 → 所有联络通道同时报警
· 触发: 某联络通道按下报警按钮。
· 响应: 报警主机判断为严重事件(如火情、塌方),立即向所有其他联络通道的警号输出信号,实现全隧道声光报警。
· 适用场景: 需全员紧急撤离的重大险情。
模式3:指挥中心主动报警 → 所有联络通道同时报警
· 触发: 指挥中心值班员发现全局性险情(如电力中断、有毒气体扩散)或接到外部指令,手动触发主机全局报警。
· 响应: 数字报警主机通过网络向所有联络通道警号发出指令,全隧道声光报警。
· 适用场景: 指挥中心发起的统一疏散命令。

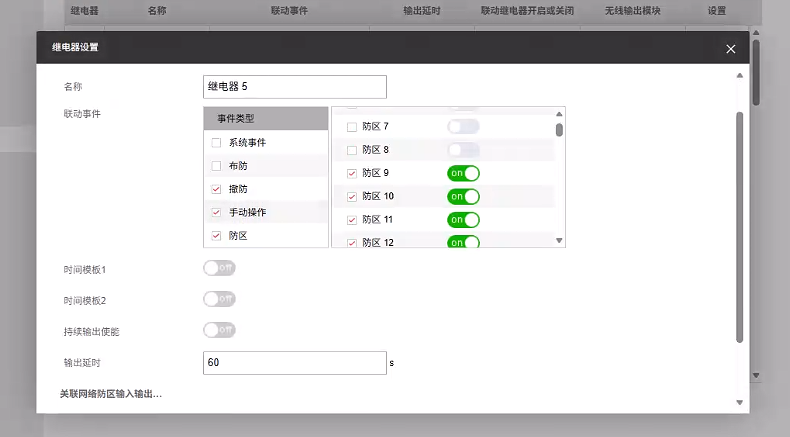

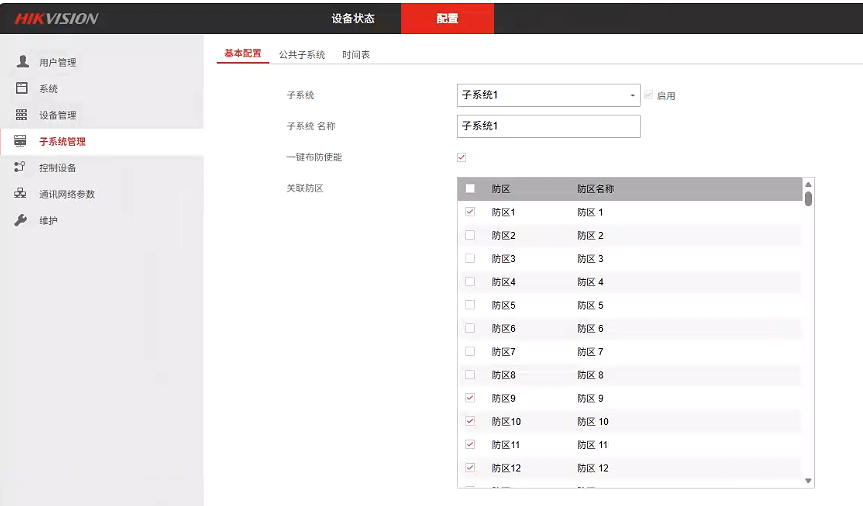

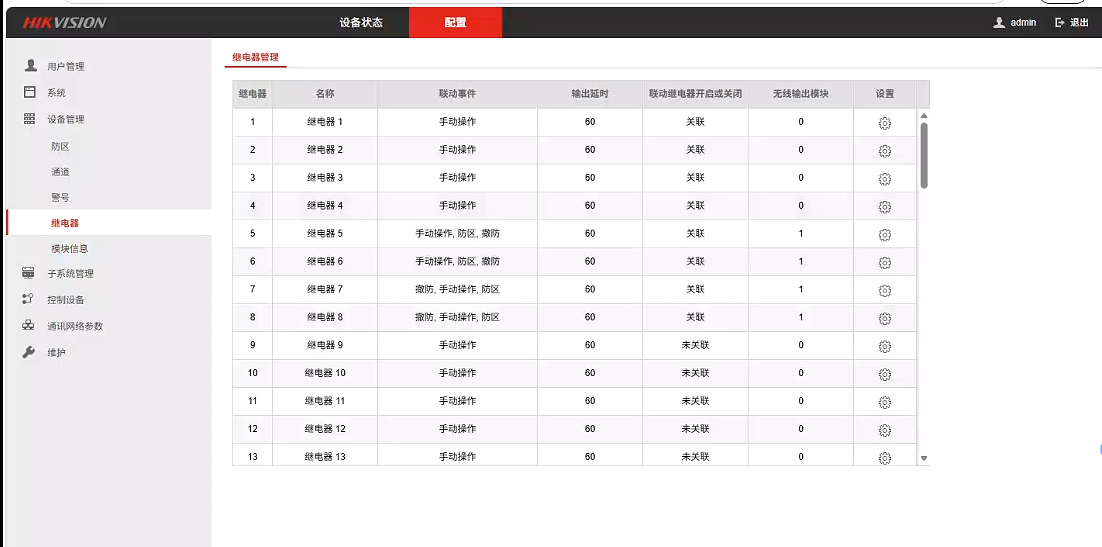

灵活配置说明: 海康数字报警主机支持按分区、按时间段、按报警类型设置联动规则。以上三种模式可根据隧道不同区段的风险等级和应急预案随时调整,无需更改硬件线路。
---
五、技术优势(对比传统模拟报警系统)
对比项 | 传统模拟报警系统 | 本数字报警系统(海康主机) |
传输距离 | 受电压衰减限制,超过500米需加中继器 | 光纤传输,单模可达20公里以上,无信号衰减 |
联动方式 | 硬接线联动,修改联动关系需重新布线 | 软件编程联动,IP访问主机即可修改规则,秒级生效 |
报警记录 | 无自动记录或仅靠值班员手写 | 主机自动保存报警时间、触发点、联动动作、恢复时间,可导出Excel/日志
|
远程管理 | 不支持 | 支持通过IP地址远程访问报警主机,查询状态、修改参数、测试警号 |
抗干扰能力 | 易受隧道内电磁、潮湿环境影响 | 数字信号,差分传输,抗干扰能力强
|
扩展性 | 增加报警点需重新布线,成本高 | 只需增加网络模块接入光纤网络,IP即插即用
|
故障诊断 | 难以定位断线点 | 网络模块在线状态实时监测,断网或设备离线立即告警
|
-
--
六、实际应用案例
项目名称: 某城际铁路在建隧道(长度约4公里)
部署规模: 8个联络通道 + 指挥中心
实施效果:
· 系统投入运行后,成功完成3次应急演练,从按下按钮到全隧道警号响起耗时不超过2秒。
· 指挥中心值班员可随时通过电脑查看每个报警按钮的在线状态,故障点一目了然。
---
七、总结
本方案将海康数字报警主机引入隧道施工应急报警领域,彻底解决了传统模拟系统在长,大隧道中的距离限制、联动不灵活、无记录等顽疾。系统具备:
· 高可靠性: 光纤+数字信号,抗干扰、长距离无损传输。
· 高灵活性: 软件定义联动逻辑,一个联络通道报警可选择“仅指挥中心”或“所有通道同时报警”。
· 高可追溯性: 所有报警事件自动记录,为安全分析提供数据支撑。
· 高可维护性: IP远程访问,轻松配置和诊断。
深圳鑫零一科技有限公司凭借在智慧工地、弱电集成领域的技术积累,成功将这一数字化报警方案落地于城际铁路隧道项目,为隧道施工安全增添了一道可靠的“电子防线”。
